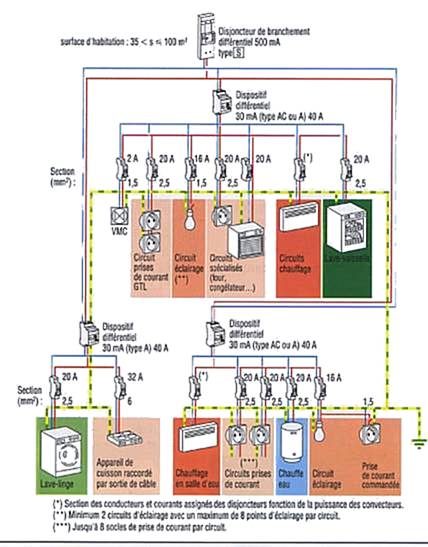

Schéma de principe d'une installation électrique

installation électrique

Il ne suffit pas de disposer au compteur et au disjoncteur d'une puissance suffisante.
Il faut encore que les circuits électriques soient adaptés à la puissance des appareils qu'ils doivent alimenter avec des diamètres de fils et des prises de calibre approprié.

Les conducteurs

conducteur-electriqueC'est une question de capacité : plus l'intensité du courant qui passe dans un conducteur est importante, plus la section du conducteur doit être grande.

C'est aussi une question de sécurité si le fil conducteur est trop fin pour la puissance de l'appareil qu'il alimente, il chauffe, risque de fondre et de provoquer un incendie.

Promotelec a défini le schéma d'une installation électrique rationnelle avec les sections de conducteurs recommandées pour chaque utilisation et les calibres des fusibles de protection ou des disjoncteurs correspondants.

Lorsque vous faites installer chez vous un nouvel appareil électroménager (machine à laver, cuisinière, radiateur...) ou lorsque vous faites refaire l'installation électrique de votre habitation, exigez que votre électricien se conforme à ce schéma.

Vous serez sûr de disposer d'une installation électrique satisfaisante sur le plan de la sécurité, et adaptée au nombre croissant d'appareils électriques dont s'équipe un foyer moderne. Plus de surprises désagréables et d'aménagements coûteux lorsque vous ferez l'acquisition d'un nouvel appareil.



Les prises de courant


On ne peut brancher n'importe quel appareil sur n'importe quelle prise.

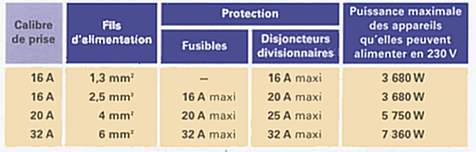

Chaque calibre de prise, comme chaque section de conducteur, ne peut débiter, sans chauffer, qu'une certaine intensité de courant. Au-delà, la prise fond.

Les prises que l'on rencontre plus fréquemment dans les installations domestiques sont des 16, 20 et 32 ampères.
Les prises 6 A, que l'on trouve encore quelquefois dans les constructions anciennes sont de qualité contestable et de toute façon ne permettent d'alimenter que des appareils de faible puissance (1400W en 230V).

Elles doivent être remplacées par des prises 16A qui permettent d'alimenter aussi bien des lampes que des appareils de petite et moyenne puissance jusqu'à 3 000 W en 230V.

Ces prises comportent en effet des trous élastiques qui peuvent recevoir des fiches de calibre varié (2,5 - 6A ou 16A), sans risque de mauvais contact.


Les prises 16 A peuvent être posées dans les installations existantes à la place des prises 6 A trop faibles. Il suffit de faire remplacer dans les moulures les fils d'alimentation par des fils de 2,5 mm².

Pour les appareils de forte puissance, on utilisera

  • une prise ou une boîte de raccordement 32 A avec contact de terre, pour la cuisinière ou la table de cuisson ;
  • une prise 16 ou 20 A avec contact de terre pour un four indépendant;
  • une prise 16 ou 20 A avec contact de terre pour la machine à laver le linge ;
  • une prise 16 A avec contact de terre pour le lave-vaisselle.


ee



  IMPORTANT


Lorsque vous achetez un appareil électrique, ne changez pas sa fiche elle est adaptée à la puissance de l'appareil et au type de prise sur laquelle elle doit être raccordée.

De plus, vous risquez de perdre le bénéfice de la garantie du constructeur.

Si vous ne pouvez brancher cette fiche sur une prise, changez-la prise et faites vérifier que la section des fils conducteurs de votre installation est suffisante pour alimenter l'appareil sans chauffer.





electricité - prise de courant





Les différents types de prises




    Il existe :


electricite - prise de courant 2 poles



  • des prises de courant à deux alvéoles sans contact de terre : ces prises sont maintenant remplacées par des prises avec contact de terre.



electricite - prise de courant avec terre



  • des prises de courant à deux alvéoles avec contact de terre : Elles sont obligatoires dans toute nouvelle installation pour tous les locaux, quelle que soit leur destination.


electricite - prise de courant double
Les prises de courant peuvent être, par ailleurs, simples ou doubles.
Les prises de courant doubles comportent deux prises sur un même socle : elles peuvent se poser à la place d'une prises de courant simple, dans la même boîte d'encastrement, sans modification des fils d'alimentation.





IMPORTANT

Pour la sécurité des enfants, faites poser des prises de courant à éclipses.







Source : Guide PROMOTELEC (décembre 2003)
